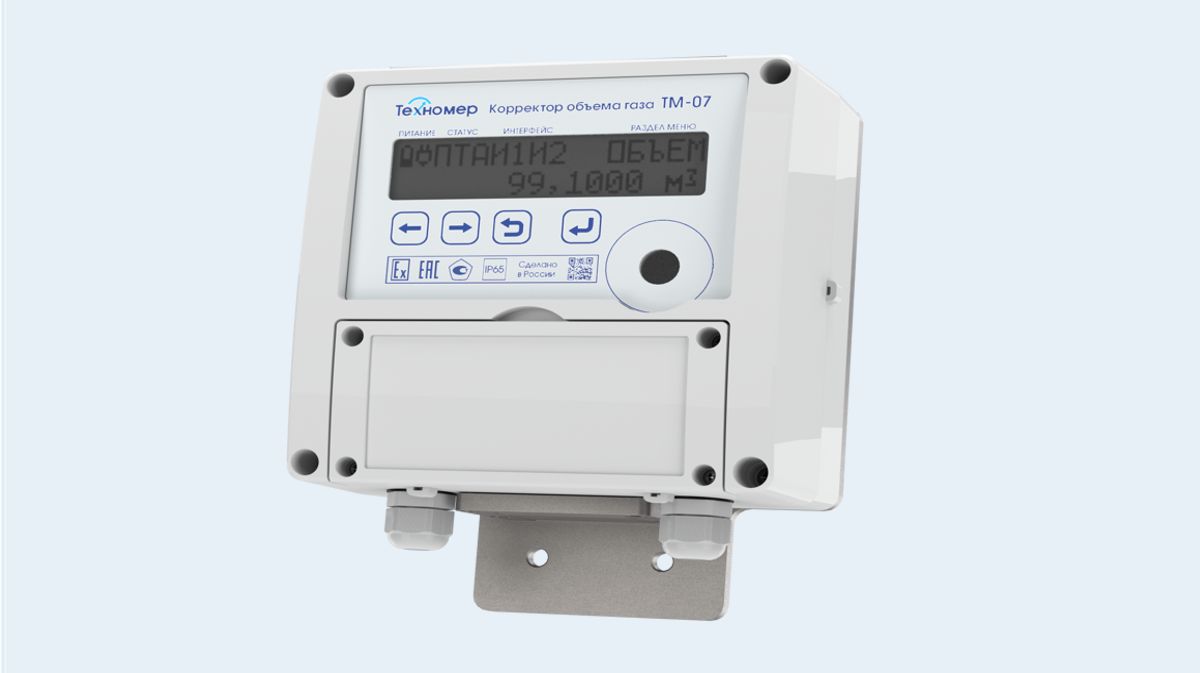

Корректор объема газа «ТМ-07»

Категория:

Описание

Корректор объёма газа ТМ-07 предназначен для приведения объёма природного газа, прошедшего через
счётчик газа (турбинный или ротационный), к стандартным условиям в зависимости от измеренных температуры и давления газа и вычисленного коэффициента сжимаемости газа.

Корректор используется совместно со счётчиками газа (турбинными или ротационными), имеющими импульсный выходной сигнал. Предназначен для коммерческого и технологического учёта газа.

Используется в составе программно-технического комплекса «ГАЗСЕТЬ» для последующей передачи данных от узлов учёта газа в различные системы автоматического сбора данных, а также биллинговые системы 1С: АИС «РНГ», 1С: АИС «Регионгаз» и учётные системы верхнего уровня ИУС-ГАЗ, ИУС «Цифра».

Характеристики

Частота импульсного сигнала
от счётчика газа, не более		 8 Гц
Интерфейсы связи графический (дисплей),
оптический,
проводной RS-485,
беспроводной (опционально)
Параметры электрического питания:
— напряжение постоянного тока (встроенное)
— напряжение постоянного тока (внешний источник)		 3,6 В
от 5 до 9 В
Температура окружающей среды от -40 до +60⁰С
Относительная влажность воздуха до 95%
Атмосферное давление от 84 до 106,7 кПа
Маркировка взрывозащиты 1Ex ib IIB T4 Gb
Степень защиты оболочки
по ГОСТ 14254-2015		 IP65
Средняя наработка на отказ 100 000 ч
Средний срок службы 12 лет
Диапазон измерений абсолютного давления* от 0,08 до 7,5 МПа
Диапазон измерений температуры газа от -40 до +60⁰С
Диапазон измерений температуры для контроля технологических параметров от -40 до +60⁰С
Диапазон измерений перепада давлений* от 0 до 40 кПа
Пределы допускаемой относительной погрешности измерения абсолютного давления газа** ±0,25/±0,15%
Пределы допускаемой относительной погрешности измерения температуры газа ±0,1%
Пределы допускаемой относительной погрешности вычисления объёма газа, приведённого к стандартным условиям ±0,01%
Пределы допускаемой относительной погрешности приведения объёма газа к стандартным условиям с учётом погрешности измерений давления, температуры и вычисления коэффициента сжимаемости**  ±0,27/±0,19%
Пределы допускаемой приведённой к верхнему пределу измерений погрешности измерения перепада давлений  ±0,25%
Пределы допускаемой относительной погрешности измерения температуры для контроля технологических параметров  ±0,1%

Документация

Описание типа средств измерения ТМ-07

Сертификат 93381-24 об утверждении СИ на ТМ-07
