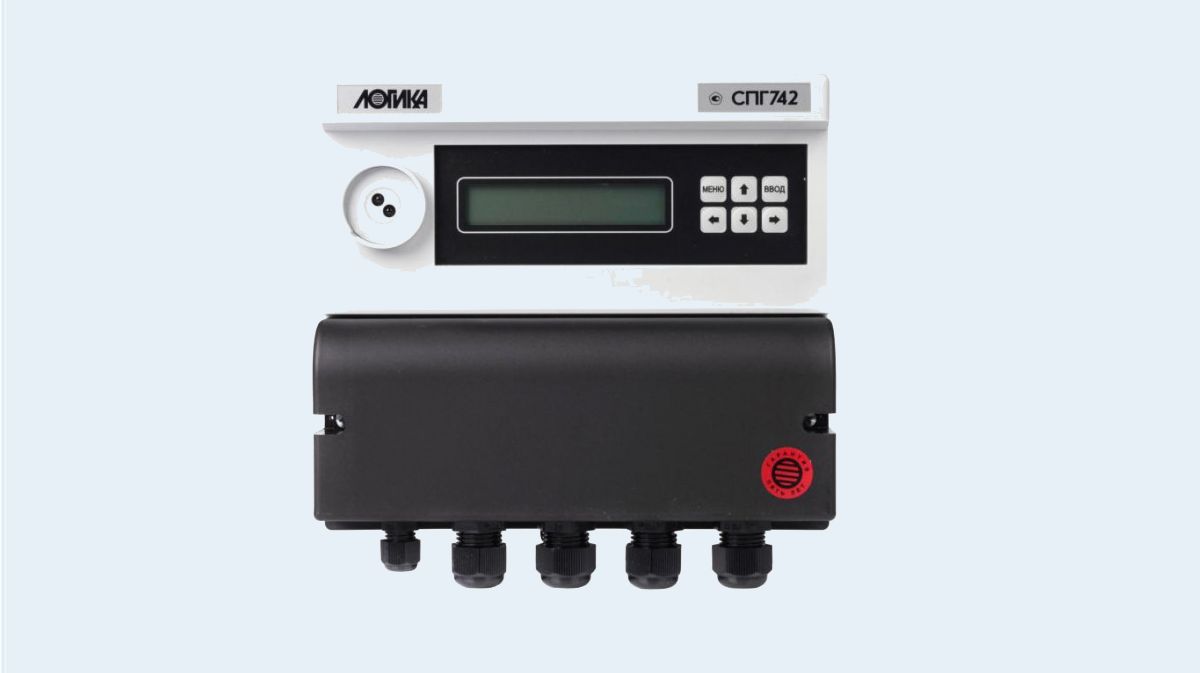

Корректор объема газа «СПГ 742»

Описание

Корректоры СПГ 742 являются средством измерений, обеспечивающим взаимные расчеты между потребителями и поставщиками природного газа. Они предназначены для измерения расхода и объема газа при рабочих условиях и приведения измеренных значений к стандартным условиям.

Корректоры используются в составе измерительных комплексов серии ЛОГИКА и других систем совместно с преобразователями расхода, давления и температуры газа.

Характеристики

Физические характеристики газа вычисляются по ГОСТ 30319.2-2015, объем и расход газа – согласно ГОСТ Р 8.740-2011.

Корректоры СПГ742 рассчитаны для работы в составе узлов учета, содержащих два трубопровода, на которых в качестве датчиков параметров газа могут быть установлены:

  • два преобразователя расхода с импульсным выходным сигналом частотой до 1000 Гц и нормированной ценой импульса;
  • два преобразователя температуры (термопреобразователи сопротивления) с характеристикой Pt100 или 100П;
  • восемь преобразователей давления и разности давлений с выходным сигналом тока 4–20 мА.

Корректоры СПГ 742 обеспечивают:

  • измерение расхода и объема газа при рабочих условиях, давления и температуры;
  • вычисление расхода и объема газа, приведенных к стандартным условиям, и средних значений температуры и давления;
  • вычисление суммарного по обоим трубопроводам стандартного объема, в том числе сверхнормативного;
  • архивирование измеренных и вычисленных параметров в часовом (1199 записей), суточном (399 записей) и месячном (99 записей) архивах;
  • архивирование сообщений об изменениях настроечных параметров и сообщений о нештатных ситуациях (по 500 записей каждого типа сообщений);
  • контроль измеряемых и вычисляемых параметров на соответствие допустимым диапазонам, в том числе допустимых потерь давления на элементах измерительного участка трубопровода;
  • показания измеренных и вычисленных параметров на встроенном дисплее;
  • коммуникацию с внешними устройствами через порты: RS232, оптический и RS232–совместимый.

Погрешность в условиях эксплуатации не превышает:

±0,1 % – измерение сигналов тока, соответствующих давлению и разности давлений (приведенная к диапазону измерений);

±0,1 °С – измерение сигналов сопротивления, соответствующих температуре (абсолютная);

±0,01 % – измерение импульсных сигналов, соответствующих расходу (относительная);

±0,01 % – ход часов (относительная);

±0,02 % – вычисление параметров (относительная).

Габаритные размеры: 208х206х87 мм.

Масса: не более 0,95 кг.

Электропитание:

  • литиевая батарея 3,6 В и/или внешний источник постоянного тока с номинальным напряжением 12 В; переключение режимов питания осуществляется автоматически.

Устойчивость к воздействию условий эксплуатации:

  • температура окружающего воздуха: от -10 до 50 °С;
  • относительная влажность: 95 % при 35 °С;
  • атмосферное давление: от 84 до 106,7 кПа;
  • синусоидальная вибрация: амплитуда 0,35 мм, частота 5-35 Гц;
  • степень защиты от пыли и воды: IP54 по ГОСТ 14254-96.

Средняя наработка на отказ: 75000 ч.

Срок службы: 12 лет.

Межповерочный интервал: 4 года.

Гарантия: 5 лет.

Документация

Руководство по эксплуатации СПГ 742

Декларация соответствия СПГ 742
