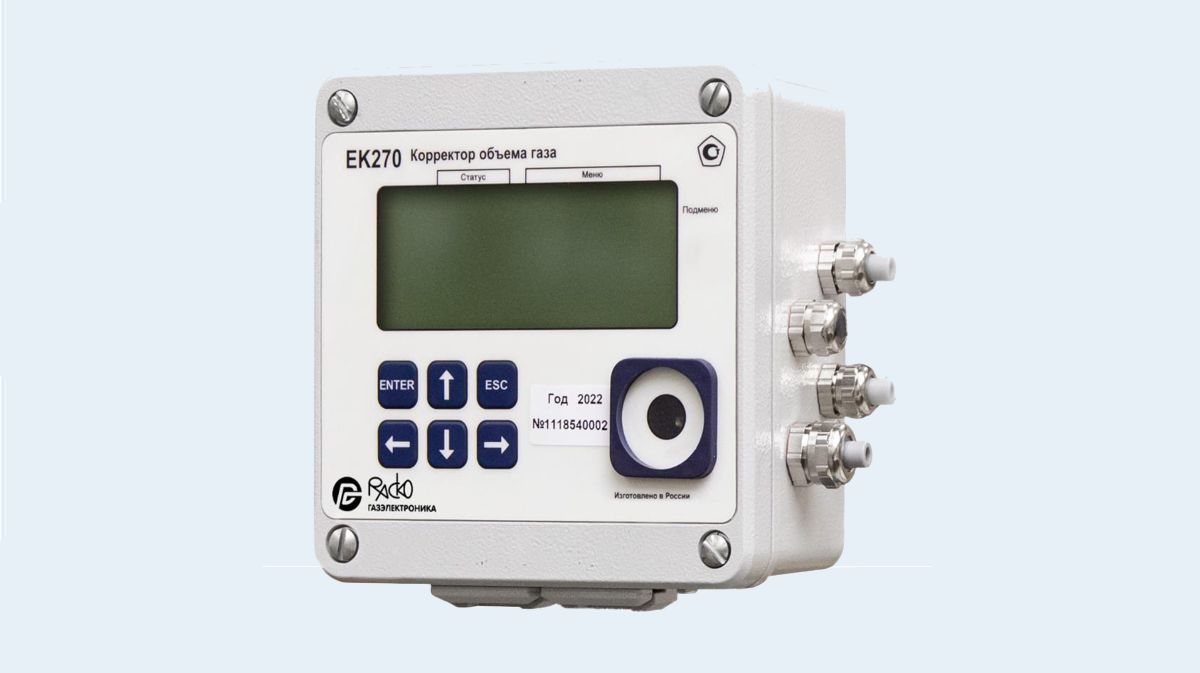

Корректор объема газа “ЕК 270”

Характеристики

• Корпус: алюминиевый сплав, промышленное исполнение.
• Размеры: высота 200 мм, ширина 200 мм, глубина 102 мм.
• Вес: не более 2,8 кг.
• Класс защиты: IP 65.
• Температура окружающей среды: −40 до +60 °С.
• Питание: 2 литиевых элемента питания со сроком службы при стандартном режиме эксплуатации более 5 лет, который может быть увеличен с помощью установки двух дополнительных элементов питания. Элементы питания могут быть заменены без нарушения калибровочной пломбы. Может быть подключено внешнее питание.
• Клавиатура: 6-кнопочная плёночная клавиатура.
• Дисплей: 4-строчный 20-символьный дисплей.
• Калибровочный замок: находится внутри корректора, пломбируется навесной пломбой.
• Цифровые входы:
  • 2 цифровых входа для подключения НЧ, СЧ и ВЧ датчиков;
  • 1 цифровой вход для подключения сигнальных сообщений (например, статусные состояния, синхронизация времени и т.д.)
• Преобразователь давления газа: встроенный в корпус корректора или выносной до 100 м (штуцер М12´ 0,5). Диапазоны давлений от 0,8 до 100 бар (от 0,08 до 10 МПа).
• Преобразователь перепада давления на счетчике: внешний преобразователь, устанавливается на корпус корректора вместе с вентильным блоком. Диапазоны измерения перепада давления: 0 — 1,6 кПа, 0 — 2,5 кПа, 0 — 4 кПа, 0 — 6,3 кПа, 0 — 10 кПа, 0 — 16 кПа, 0 — 25 кПа, 40 кПа.
• Преобразователь температуры газа в трубопроводе: тип Pt500 (500П), длина 50 мм, диаметр 4 мм, длина кабеля 1 м (стандартно).
• Диапазон измеряемой температуры газа:
  • от −23 до +60 °С (версия ПО 1.ХХ);
  • от −30 (−40) до +60 °С (версия ПО 2.ХХ).
• Преобразователь температуры окружающей среды: Типа Pt500 (500П). Устанавливается в корпусе корректора или снаружи по требованию заказчика.
• Относительная погрешность измерения давления: 0,35 %.
• Относительная погрешность измерения температуры: 0,1 %.
• Основная приведенная погрешность измерения перепада давления: 0,1 %.
• Дополнительная температурная погрешность измерения перепада давления: 0,1 % на каждые 10 °С.
• Относительная погрешность вычисления стандартного объема газа, с учетом погрешностей измерения давления, температуры и вычисления коэффициента коррекции: 0,37 %.
• Коэффициент сжимаемости:
  • в ЕК270 с версией ПО 1.ХХ коэффициент сжимаемости рассчитывается по алгоритму в соответствии с ГОСТ 30319.2–2015 или вводится в качестве условно-постоянной величины;
  • в ЕК270 с версией ПО 2.ХХ коэффициент сжимаемости рассчитывается по алгоритмам в соответствии с ГОСТ 30319.2–2015, ГОСТ 30319.3–2015, ГОСТ Р 70927–2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.
• Сигнальный выход: 2 цифровых выхода, программируемых для
  • вывода импульсов (счётчики объёма);
  • вывод сообщений тревога/предупреждение.
• Интерфейсы:
  • оптический интерфейс в соответствие с IEC 61107;
  • внутренний программно переключаемый интерфейс RS232/RS485 для стационарного подключения.
