Описание

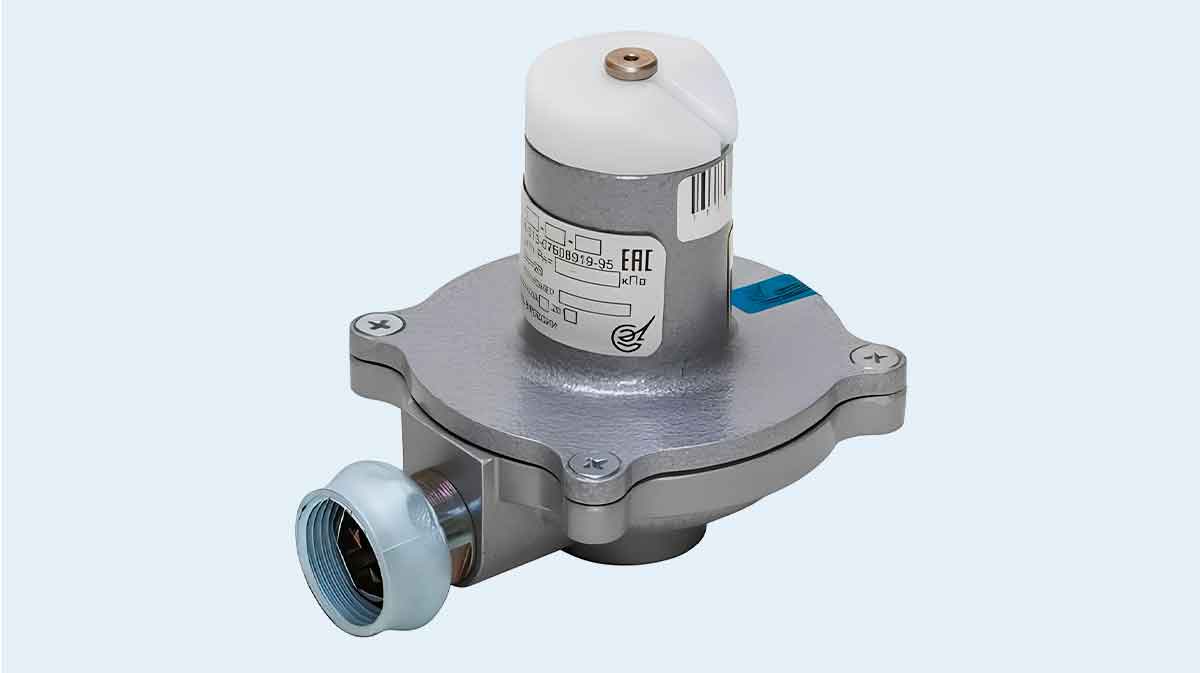

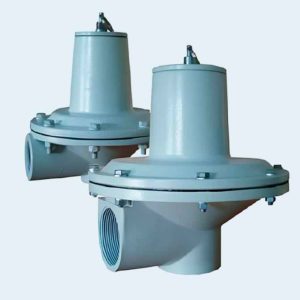

Клапан предохранительный сбросной КПС, предназначен для сброса газа в атмосферу при повышении давления в сети сверх допустимого значения, для использования в газорегуляторных пунктах, имеющих в своём составе запорные клапана. Обеспечивают сброс газа в атмосферу с расходом не менее 0,5 м3/ч при повышении давления в сети сверх заданного значения более чем на 5%.

Клапан изготовлен ООО ЭПО «Сигнал» (Россия) и соответствует техническим условиям ТУ 4858-013-07508919-95, требованиям технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования», ГОСТ 12.2.063-2015, «Правилам безопасности сетей газораспределения и газопотребления».

Параметры

КЛАПАН ОБЕСПЕЧИВАЕТ:

  • безотказную наработку не менее 44000 ч;
  • средний срок службы 30 лет;
  • назначенный срок службы 30 лет.

Условия эксплуатации клапана должны соответствовать климатическому исполнению УХЛ 2 по ГОСТ 15150-69 для работы при температурах окружающего воздуха от минус 40 °С…+60 °С.

Вариации

КЛАПАНЫ ИЗГОТАВЛИВАЮТСЯ В СЛЕДУЮЩИХ ИСПОЛНЕНИЯХ:

  • КПС-Н-1-Г — Диапазон настройки давления срабатывания от 2 до 6 кПа, с присоединением накидной гайкой под резьбу G 3/4-В на входе;
  • КПС-С-1-Г — Диапазон настройки давления срабатывания от 6 до 50 кПа, с присоединением накидной гайкой под резьбу G 3/4-В на входе;
  • КПС-С-2-Г — Диапазон настройки давления срабатывания от 50 до 360 кПа, с присоединением накидной гайкой под резьбу G 3/4-В на входе.

Характеристики

№ п/п Наименование параметра или размера Характеристики Характеристики Характеристики Характеристики
1 Тип клапана КПС-Н/ КПС-Н-1 (КПС-Н-1-Г)* КПС-С-1 (КПС-С-1-Г)* КПС-С-2 (КПС-С-2-Г)* КПС-32-Н-1,5/75 (КПС-32-В-70/750)
2 Рабочая среда Природный газ по ГОСТ 5542-2014 Сжиженный газ по ГОСТ 20448-90 Природный газ по ГОСТ 5542-2014 Сжиженный газ по ГОСТ 20448-90 Природный газ по ГОСТ 5542-2014 Сжиженный газ по ГОСТ 20448-90 Природный газ по ГОСТ 5542-2014 Сжиженный газ по ГОСТ 20448-90
3 Температура окружающей среды, ˚С От минус 40˚С до +60 ˚С От минус 40˚С до +60 ˚С От минус 40˚С до +60 ˚С От минус 40˚С до +60 ˚С
4 Максимальное рабочее давление на входе, кПа 6 50 400 75 (750)
5 Диапазон настройки давления срабатывания Рср., кПа 1,9-5,5/ 2,0 … 6 6 … 50 50 … 360 1,5-75 (70-750)
6 Заводская настройка давления срабатывания клапана, кПа 2 6 50 1,5 (75)
7 Точность срабатывания, %, не более ± 10 ± 5 ± 5 ± 5
8 Пропускная способность, м /ч, при превышении давления срабатывания от номинального значения настройки на ∆Р= 0,1Рср. 0,5 ±0,05 0,5 ±0,05 0,5 ±0,05 0,5 ±0,05
9 Присоединительные размеры:
—  входное отверстие G 1/2-В (G 3/4-В) G 1/2-В (G 3/4-В) G 1/2-В (G 3/4-В) Входное и
—  выходное отверстие G 3/4-В (G 3/4-В) G 3/4-В (G 3/4-В) G 3/4-В (G 3/4-В) Выходное G 1¼
10 Габаритные размеры, мм, не более:
—  длина 85 (110) 85 85 (110) 85 85 (110) 85 164 (192)
—  ширина 85 85 85 164 (164
—  высота 100 (125) 100 (125) 100 (125) 220 (252)
11 Масса, кг, не более 0,5 (0,6) 0,5 (0,6) 0,5 (0,6) 1,8

Устройство

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫй СБРОСНОЙ КПС

Клапаны предохранительные сбросные КПС-Н, КПС-С:
1 — корпус; 2 — седло; 3 — мембрана с жестким центром; 4 — клапан; 5 — корпус; 6 — гайка; 7 — настроечная пружина; 8 — регулировочная гайка; 9 — тяга

Клапан состоит из следующих основных узлов и деталей: корпуса 1 с седлом 2, клапана 4, мембраны с жестким центром 3, защепленной по периферии в корпусе 5 с помощью гайки 6, настроечной пружины 7, регулировочной гайки 8 и тяги 9 для ручного открытия клапана.

Работает клапан следующим образом.

Газ из сети через входное отверстие поступает в надмембранную полость. Давление газа уравновешивается настроечной пружиной 7. При повышении давления газа в сети выше настроечного мембрана преодолевает усилие настроечной пружины и открывает выход газа через сбросное отверстие выходного патрубка. При снижении давления клапан возвращается в первоначальное положение и перекрывает сбросное отверстие.

Настройка срабатывания клапана осуществляется вращением регулировочной гайки (вращение по газовой стрелке увеличивает давление срабатывания клапана и наоборот).
