Описание

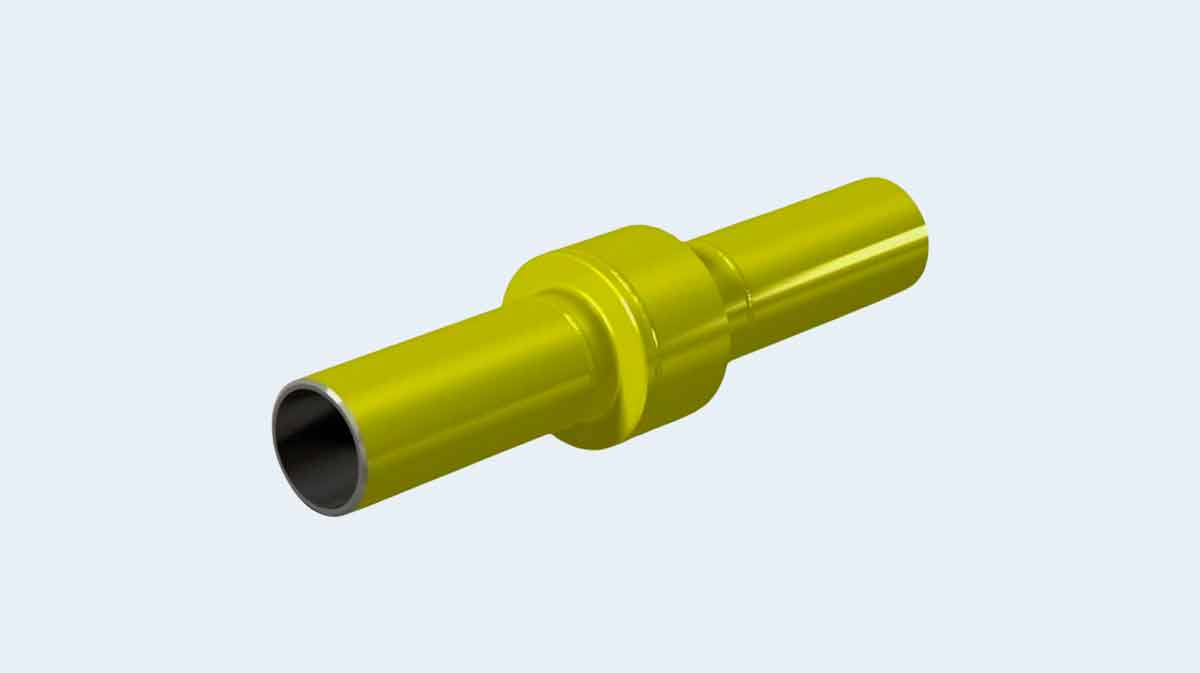

Приварные изолирующие соединения — это специальные устройства, которые используются для соединения участков трубопроводов в различных отраслях промышленности. Они обеспечивают герметичное и электрически изолированное соединение труб, что особенно важно в условиях, где требуется предотвратить протекание электрического тока или обеспечить электрическую изоляцию между различными средами.
Выбор конкретного типа приварного изолирующего соединения зависит от требований к герметичности, электрической изоляции, прочности и других характеристик, а также от условий эксплуатации и рабочей среды.
Таким образом, приварные изолирующие соединения являются важными элементами трубопроводной системы, обеспечивающими надёжное и безопасное соединение участков труб в различных отраслях промышленности.
Характеристики
Основные технические характеристики:
- Температурный диапазон эксплуатации -40…+80 °С
- Максимальное рабочее давление 1,6 МПа
- Электрическое сопротивление постоянному току при 500 В не менее 5МОм
Основные характеристики приварных изолирующих соединений:
- Герметичность. Обеспечивают герметичное соединение участков трубопроводов, предотвращая утечку рабочей среды.
- Электрическая изоляция. Предотвращают протекание электрического тока между соединёнными участками трубопроводов, что особенно важно в электроэнергетике, химической промышленности и нефтегазовой отрасли.
- Прочность. Обладают высокой прочностью и устойчивостью к механическим воздействиям, что позволяет использовать их в условиях высоких давлений и температур.
- Совместимость с различными средами. Могут использоваться для соединения участков трубопроводов, содержащих различные среды, такие как газы, жидкости, химически активные и взрывоопасные среды.
Вариации
Габаритно-присоединительные размеры изолирующих соединений даны в таблице:
|
Обозначение
|
Условный проход Dy, мм
|
d, мм
|
L,
мм
|
D,
мм
|
Масса
(усредненная),
кг
Ру до 1,6 МПа
|
|
1
|
2
|
4
|
5
|
6
|
7
|
|
ИС-22
|
15
|
22
|
600
|
42
|
1,7
|
|
ИС-27
|
20
|
27
|
600
|
42
|
1,7
|
|
ИС-34
|
25
|
34
|
600
|
42
|
1,7
|
|
ИС-42
|
32
|
42
|
600
|
50
|
2,2
|
|
ИС-48
|
40
|
48
|
600
|
54
|
2,4
|
|
ИС-57
|
50
|
57
|
600
|
68
|
3,7
|
|
ИС-60
|
50
|
60
|
600
|
68
|
4,0
|
|
ИС-76
|
65
|
76
|
620
|
83
|
6,1
|
|
ИС-89
|
80
|
89
|
640
|
95
|
8,0
|
|
ИС-108
|
100
|
108
|
700
|
121
|
11,0
|
|
ИС-114
|
100
|
114
|
700
|
121
|
13,5
|
|
ИС-133
|
125
|
133
|
720
|
146
|
16,5
|
|
ИС-159
|
150
|
159
|
740
|
168
|
19,2
|
|
ИС-168
|
150
|
168
|
740
|
180
|
25,0
|
|
ИС-219
|
200
|
219
|
800
|
240
|
43,0
|
|
ИС-273
|
250
|
273
|
850
|
340
|
58,0
|
|
ИС-325
|
300
|
325
|
950
|
390
|
77,0
|
|
ИС-377
|
350
|
377
|
1000
|
420
|
105,0
|
|
ИС-426
|
400
|
426
|
1000
|
490
|
125,0
|
|
ИС-530
|
500
|
530
|
1100
|
622
|
210,0
|
|
ИС-630
|
600
|
630
|
1200
|
730
|
350,0
|
|
ИС-720
|
700
|
720
|
1200
|
840
|
600,0
|
Применение
Применение приварных изолирующих соединений:
- Электроэнергетика. Используются для соединения участков трубопроводов, содержащих охлаждающие жидкости или газы, предотвращая протекание электрического тока.
- Химическая промышленность. Применяются для соединения участков трубопроводов, содержащих химически активные среды, требующие изоляции.
- Нефтегазовая отрасль. Используются для соединения участков трубопроводов, содержащих взрывоопасные среды, где требуется электрическая изоляция.
