Описание

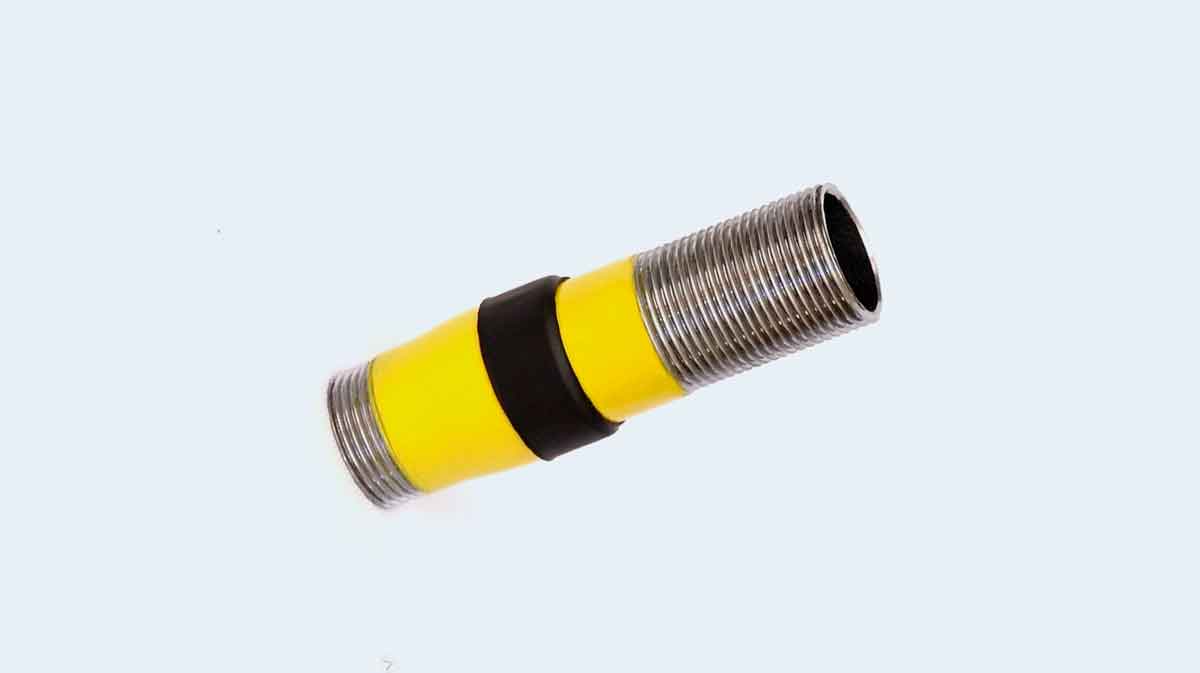

Изолирующие соединения-сгоны — это элементы трубопроводной системы, которые используются для соединения или разъединения участков труб, обеспечивая при этом электрическую изоляцию между ними. Они применяются в различных областях, где требуется герметичное и изолированное соединение труб, например, в электроэнергетике, химической промышленности, нефтегазовой отрасли и других.
Важно отметить, что выбор конкретного типа изолирующего соединения-сгона зависит от требований к герметичности, электрической изоляции, прочности и других характеристик, а также от условий эксплуатации и рабочей среды.
Таким образом, изолирующие соединения-сгоны являются важными элементами трубопроводной системы, обеспечивающими герметичное и электрически изолированное соединение участков труб в различных областях промышленности.
Характеристики
Основные технические характеристики:
- Температурный диапазон эксплуатации — -40…+80 °С
- Максимальное рабочее давление — 1,6 МПа
- Электрическое сопротивление постоянному току при 500 В — не менее 5МОм
Основные характеристики изолирующих соединений-сгонов:
- Герметичность: обеспечивают герметичное соединение между участками труб, предотвращая утечку рабочей среды.
- Электрическая изоляция: предотвращают протекание электрического тока между соединёнными участками труб, что важно для предотвращения коротких замыканий и обеспечения безопасности.
- Прочность: изготавливаются из материалов, устойчивых к воздействию рабочей среды, обеспечивая долговечность и надёжность соединения.
- Универсальность: могут использоваться для соединения труб разного диаметра, что делает их универсальными элементами трубопроводной системы.
- Удобство монтажа: обеспечивают удобство монтажа и демонтажа участков труб, что может быть важно при проведении ремонтных или профилактических работ.
Вариации
Габаритно-присоединительные размеры изолирующих соединений даны в талице:
|
Обозначение
|
Условный проход Dy, мм
|
Рабочее давление
Pу, кгс/см²
|
Резьба трубная цилиндрическая
d, дюйм
|
L,
мм
|
D,
мм
|
М (усредненная),
кг
|
|
ИС-15
|
15
|
16
|
G ½
|
110
|
28
|
0,16
|
|
ИС-20
|
20
|
16
|
G 3/4
|
110
|
34
|
0,17
|
|
ИС-25
|
25
|
16
|
G 1
|
130
|
42
|
0,31
|
|
ИС-32
|
32
|
16
|
G 1 ¼
|
130
|
50
|
0,485
|
|
ИС-40
|
40
|
16
|
G 1 ½
|
150
|
54
|
0,505
|
|
ИС-50
|
50
|
16
|
G 2
|
150
|
68
|
0,80
|
|
ИС-65
|
65
|
16
|
G 2 ½
|
170
|
83
|
1,13
|
|
ИС-80
|
80
|
16
|
G 3
|
180
|
95
|
1,62
|
Применение
Применение изолирующих соединений-сгонов:
- В электроэнергетике: используются для соединения участков трубопроводов, содержащих электрически активные среды, такие как охлаждающие жидкости или газы.
- В химической промышленности: применяются для соединения участков трубопроводов, содержащих химически активные среды, требующие изоляции.
- В нефтегазовой отрасли: используются для соединения участков трубопроводов, содержащих взрывоопасные среды, где требуется электрическая изоляция.
