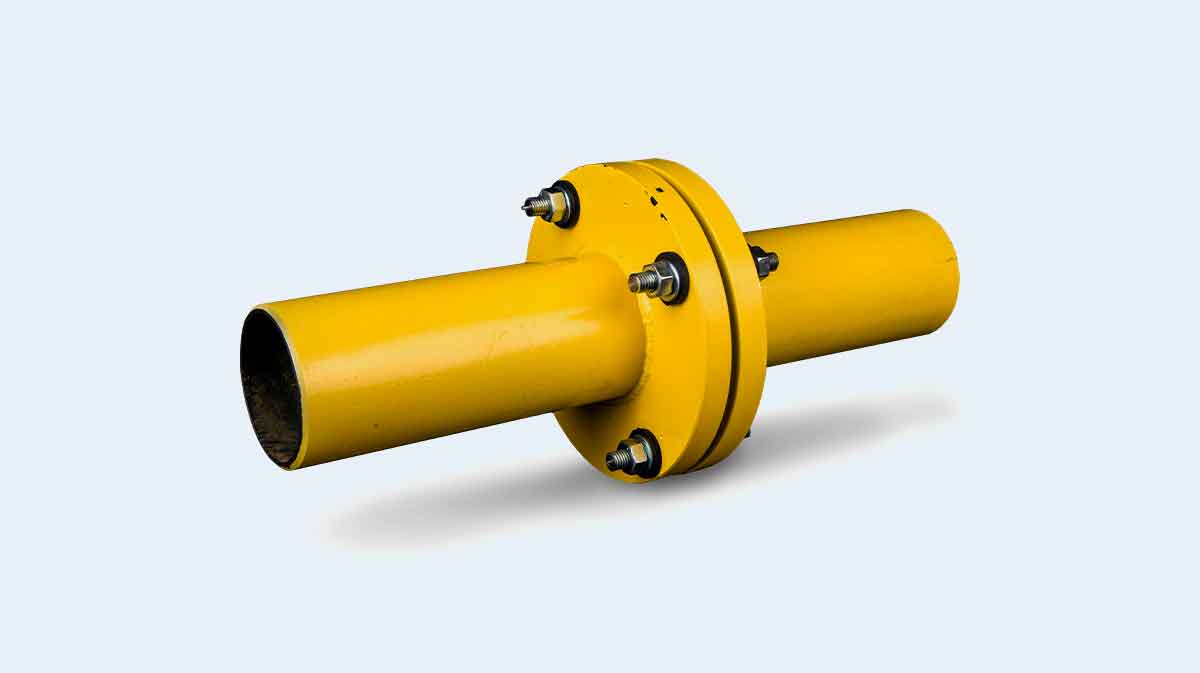

Изолирующее фланцевое соединение ИФС-А (с патрубками для приварки)

Изолирующее фланцевое соединение ИФС-А (с патрубками для приварки)

100 ₽

Категория:

Описание

Изолирующее фланцевое соединение ИФС-А — это приварное соединение, предназначенное для электрической изоляции участков трубопроводов, содержащих охлаждающие жидкости, газы, химически активные среды или взрывоопасные среды.

ИФС-А применяется в случаях, когда необходимо обеспечить электрическую изоляцию между участками трубопроводов, а также в системах, где требуется защита от электрохимической коррозии.

Таким образом, ИФС-А — это надёжное и герметичное изолирующее соединение, предназначенное для соединения участков трубопроводов, требующих электрической изоляции и защиты от электрохимической коррозии.

Характеристики

Температурный диапазон эксплуатации* -40…+80 °С
Максимальное рабочее давление 1,6 МПа
Электрическое сопротивление постоянному току при 500 В не менее 5МОм

* — По заказу возможно изготовления ИФС из специальной хладостойкой стали с  температурный диапазон эксплуатации от -70°С

Вариации

ОБОЗНАЧЕНИЕ УСЛОВНЫЙ
ПРОХОД
DY, ММ		 РАБОЧЕЕ
ДАВЛЕНИЕ
PY,
КГС/СМ2		 DB, ММ L1, ММ L, ММ D, ММ D1, ММ N, ШТ D, ММ M, КГ
ИФС-А-20-10 20 10 26 28 410 105 75 4 14 2,4
ИФС-А-20-16 20 16 26 36 410 105 75 4 16 2,4
ИФС-А-20-25 20 25 26 40 410 105 75 4 18 3,0
ИФС-А-25-10 25 10 33 28 410 115 85 4 14 3,0
ИФС-А-25-16 25 16 33 36 410 115 85 4 18 3,6
ИФС-А-25-25 25 25 33 40 410 115 85 4 18 3,8
ИФС-А-32-10 32 10 39 36 410 135 100 4 20 4,5
ИФС-А-32-16 32 16 39 40 410 135 100 4 20 5,0
ИФС-А-32-25 32 25 39 44 410 135 100 4 20 5,3
ИФС-А-40-10 40 10 46 40 410 145 110 4 20 5,3
ИФС-А-40-16 40 16 46 44 410 145 110 4 20 5,9
ИФС-А-40-25 40 25 46 48 410 145 110 4 20 6,2
ИФС-А-50-10 50 10 59 40 460 160 125 4 20 6,8
ИФС-А-50-16 50 16 59 48 460 160 125 4 20 8,3
ИФС-А-50-25 50 25 59 48 460 160 125 4 20 8,5
ИФС-А-65-10 65 10 78 44 460 180 145 4 20 9,0
ИФС-А-65-16 65 16 78 52 460 180 145 4 20 10,8
ИФС-А-65-25 65 25 78 52 460 180 145 8 20 11,2
ИФС-А-80-10 80 10 91 44 470 195 160 4 20 11,3
ИФС-А-80-16 80 16 91 52 470 195 160 4 20 12,4
ИФС-А-80-25 80 25 91 56 470 195 160 4 20 14,0
ИФС-А-100-10 100 10 110 48 470 215 180 8 20 15,2
ИФС-А-100-16 100 16 110 56 470 215 180 8 20 17,0
ИФС-А-100-25 100 25 110 60 470 230 190 8 24 21,0
ИФС-А-150-10 150 10 161 52 480 280 240 8 24 20,0
ИФС-А-150-16 150 16 161 60 480 280 240 8 24 24,0
ИФС-А-150-25 150 25 161 64 480 300 250 8 28 31,0
ИФС-А-200-10 200 10 222 62 490 335 295 12 24 26,0
ИФС-А-200-16 200 16 222 64 490 335 295 12 24 32,0
ИФС-А-200-25 200 25 222 68 490 360 310 12 28 42,0

Схема ИЗОЛИРУЮЩЕЕ ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ИФС-А (С ПАТРУБКАМИ ДЛЯ ПРИВАРКИ)

Документация

Паспорт ИЗОЛИРУЮЩИЕ ФЛАНЦЕВОЕ СОЕДИНЕНИЯ ИФС

Декларация о соответствии
