Цокольные вводы с футляром

Цокольные вводы с футляром

Категория:

Описание

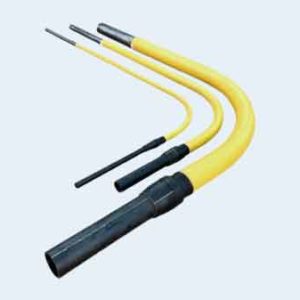

Цокольный ввод с футляром (далее ЦВ-ГФ) — устройство, применяемое для соединения подземного полиэтиленового (стального) газопровода с наружным стальным газопроводом при газификации жилых домов, строительстве ГРПШ, ГРП, котельных и т.д.

Производство
Производство ЦВПС-ГФ осуществляется в соответствии с техническими условиями ТУ 22.21.29-001-0106727451-2020.
Производимые диаметры ЦВПС: от Ø32*25 до Ø315*325.
SDR: 9; 11.
Изоляция: ленточно-полимерная.

Испытания
Все ЦВПС-ГФ проходят испытания на:

  • прочность и герметичность;
  • электросопротивление контакта стального футляра и стального патрубка;
  • стойкость к проникновению воды через торцевое уплотнение футляра;
  • диэлектрическую сплошность изоляции;
  • адгезию изоляционного покрытия;
  • климатические испытания.

Маркировка
Все производимые ЦВПС-ГФ маркируются для их последующей идентификации методом горячего клеймения или с помощью информационных стикеров.

Характеристики

ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ Г-ОБРАЗНЫЙ

Технические характеристики

Ø 32*25 — 315*325
Давление, МПа до 1,2 МПа
SDR 9,11
Среда применения Природный газ

Нормативная документация

ТУ ТУ 22.21.29-001-0106727451-2020
Сертификат соответствия РОСС.RU.32001.04ИБФ1.ОСП28.47061
ГАЗСЕРТ №ЮАЧ1.RU.1406.H.00282

Материалы изделия

Полиэтиленовая труба ПЭ100 ГОСТ-Р58121.2-2018 ГАЗ
Стальная труба ГОСТ 10705-80 прямошовная
ГОСТ 3262-75 водогазопроводная
ГОСТ 8732-78 бесшовная
Изоляция Ленточно-полимерная



ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН – СТАЛЬ «Г-ОБРАЗНЫЙ» С КРАНОМ И ГИС-ПП

Технические характеристики

Ø 32*25 — 315*325
Давление, МПа до 1,2 МПа
SDR 9,11
Среда применения Природный газ

Нормативная документация

ТУ ТУ 22.21.29-001-0106727451-2020
Сертификат соответствия РОСС.RU.32001.04ИБФ1.ОСП28.47061
ГАЗСЕРТ №ЮАЧ1.RU.1406.H.00282

Материалы изделия

Полиэтиленовая труба ПЭ100 ГОСТ-Р58121.2-2018 ГАЗ
Стальная труба ГОСТ 10705-80 прямошовная
ГОСТ 3262-75 водогазопроводная
ГОСТ 8732-78 бесшовная
Изоляция Ленточно-полимерная
Отключающее устройство Кран шаровый под приварку КШП GAS DN PN
Изолирующее соединение ГИС под приварку АИР-ГАЗ ГИС-ПП DN PN ГАЗСЕРТ



ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН-СТАЛЬ Г-ОБРАЗНЫЙ С ПЕРЕХОДОМ

Технические характеристики

Ø 63*57*25 — 160*159*57
Давление, МПа до 1,2 МПа
SDR 9,11
Среда применения Природный газ

Нормативная документация

ТУ ТУ 22.21.29-001-0106727451-2020
Сертификат соответствия РОСС.RU.32001.04ИБФ1.ОСП28.47061
ГАЗСЕРТ №ЮАЧ1.RU.1406.H.00282

Материалы изделия

Полиэтиленовая труба ПЭ100 ГОСТ-Р58121.2-2018 ГАЗ
Стальная труба ГОСТ 10705-80 прямошовная
ГОСТ 3262-75 водогазопроводная
ГОСТ 8732-78 бесшовная
Изоляция Ленточно-полимерная
Переход Стальной переход ГОСТ 17378-2001



ЦОКОЛЬНЫЙ ВВОД ПОЛИЭТИЛЕН – СТАЛЬ «Г-ОБРАЗНЫЙ»С ПЕРЕХОДОМ,С РЕЗЬБОВЫМ КРАНОМ И ГИС

Технические характеристики

Ø 63*57*25, 160*159*57
Давление, МПа до 1,2 МПа
SDR 9,11
Среда применения Природный газ

Нормативная документация

ТУ ТУ 22.21.29-001-0106727451-2020
Сертификат соответствия РОСС.RU.32001.04ИБФ1.ОСП28.47061
ГАЗСЕРТ №ЮАЧ1.RU.1406.H.00282

Материалы изделия

Полиэтиленовая труба ПЭ100 ГОСТ-Р58121.2-2018 ГАЗ
Стальная труба ГОСТ 10705-80 прямошовная
ГОСТ 3262-75 водогазопроводная
ГОСТ 8732-78 бесшовная
Изоляция Ленточно-полимерная
Отключающее устройство Кран шаровый В-В.Р. GAS DN PN
Изолирующее соединение ГИС-СГ АИР-ГАЗ DN PN ГАЗСЕРТ



ФУТЛЯР ДЛЯ ЦВПС-Г

Согласно СП 42-103-2003 цокольный ввод полиэтилен-сталь «Г-образный» должен быть укомплектован стальным изолированным или полиэтиленовым футляром для защиты от механических воздействий и располагаться в вертикальной части на выходе из земли.

C

Номенклатура

Наименование Вес, кг

ЦВПС-Г 32х25 ПЭ 100 SDR11 (ст. ГОСТ 3262) L=2,0м х 1,0м

 6,41

ЦВПС-Г 32х25 ПЭ 100 SDR11 (ст. ГОСТ 3262) L=2,0м х 1,5м

 7,60

ЦВПС-Г 32х25 ПЭ 100 SDR11 (ст. ГОСТ 3262) L=2,0м х 2,0м

 8,92

ЦВПС-Г 32х32 ПЭ 100 SDR11 (ст. ГОСТ 8732) L=2,0м х 1,0м

 5,79

ЦВПС-Г 32х32 ПЭ 100 SDR11 (ст. ГОСТ 8732) L=2,0м х 1,5м

 6,86

ЦВПС-Г 32х32 ПЭ 100 SDR11 (ст. ГОСТ 8732) L=2,0м х 2,0м

 8,05

ЦВПС-Г 40х32 ПЭ 100 SDR11 (ст. ГОСТ 3262) L=2,0м х 1,0м

 7,75

ЦВПС-Г 40х32 ПЭ 100 SDR11 (ст. ГОСТ 3262) L=2,0м х 1,5м

 9,19

ЦВПС-Г 40х32 ПЭ 100 SDR11 (ст. ГОСТ 3262) L=2,0м х 2,0м

 11,35

ЦВПС-Г 63х57 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,0м

 13,08

ЦВПС-Г 63х57 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,5м

 14,80

ЦВПС-Г 63х57 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 2,0м

 17,32

ЦВПС-Г 90х89 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,3м

 20,27

ЦВПС-Г 90х89 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,5м

 24,06

ЦВПС-Г 90х89 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 2,0м

 28,10

ЦВПС-Г 110х108 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,3м

 28,64

ЦВПС-Г 110х108 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,5м

 33,92

ЦВПС-Г 110х108 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 2,0м

 39,52

ЦВПС-Г 160х159 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,0м

 52,81

ЦВПС-Г 160х159 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,5м

 62,28

ЦВПС-Г 160х159 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 2,0м

 72,36

ЦВПС-Г 225х219 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,0м

 89,39

ЦВПС-Г 225х219 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,5м

 104,95

ЦВПС-Г 225х219 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 2,0м

 121,51

ЦВПС-Г 315х273 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 1,5м

 203,52

ЦВПС-Г 315х273 ПЭ 100 SDR11 (ст. ГОСТ 10705) L=2,0м х 2,0м

 180,68
