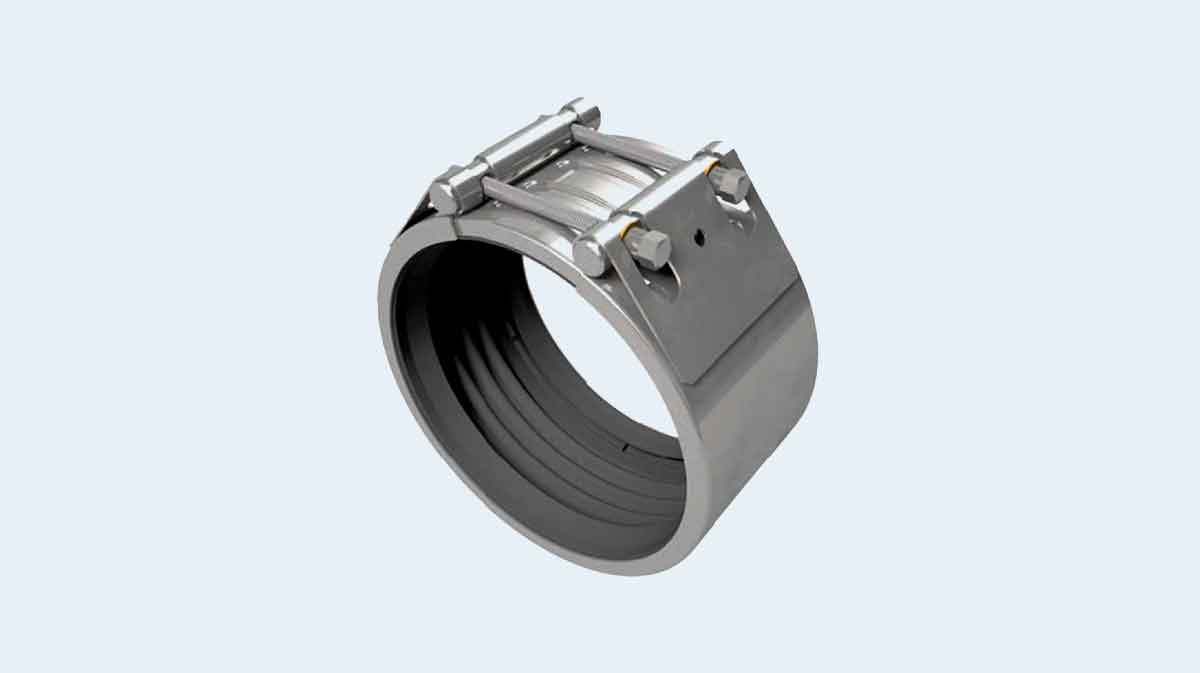

Муфта НСК с анкерной системой

Муфта НСК с анкерной системой

100 ₽

Муфта НСК МФЛ1 57…168,3 мм

Категория:

Описание

УПЛОТНЕНИЕ ТЕМПЕРАТУРА, С СРЕДА
EPDM -40…+110 Все виды водных растворов, канализационные стоки, воздух, твердые вещества, химические продукты
NBR -40…+100 Вода, природный газ, нефть, бензин и другие углеводороды
EPDM -40…+180 Вода, пар, природный газ, нефть, бензин и другие углеводороды.

Характеристики

ДИАМЕТР ТРУБЫ D1, ММ ДОПУСК НА ДИАМЕТР, ММ ДАВЛЕНИЕ, МПА B, ММ C, ММ H1, ММ H2, ММ D2, ММ D3, ММ ЗАЗОР, ММ МАССА, КГ
PN PS без прокладки с прокладкой
57,0 56,2…57,8 1,6 3,4 76 37 96 112 76 148 5-10 5-15 0,5
60,3 59,5…61,1 1,6 3,4 76 37 100 115 79 151 5-10 5-15 0,5
63,5 62,7…64,3 1,6 3,4 76 37 104 121 85 156 5-10 5-15 1
66,6 65,8…67,4 — 3,4 95 41 119 141 91 190 5-10 5-15 1,1
68,0 67,2…68,8 1,6 3,4 95 41 120 143 93 192 5-10 5-15 1,2
70,0 69,1…70,9 1,6 3,4 95 41 122 145 95 194 5-10 5-15 1,2
73,0 72,1…73,9 1,6 3,4 95 41 125 147 97 196 5-10 5-25 1,2
76,1 75,2…77,0 1,6 3,1 95 41 129 150 101 198 5-10 5-25 1,2
79,5 78,6…80,4 — 3,1 95 41 133 152 104 200 5-10 5-25 1,2
82,5 81,6…83,4 1,6 3,1 95 41 136 154 107 201 5-10 5-25 1,2
84,0 83,1…84,9 — 3,1 95 41 137 156 109 202 5-10 5-25 1,3
88,9 87,9…89,9 1,6 3,1 95 41 143 161 114 208 5-10 5-25 1,3
88,9 87,9…89,9 1,6 3,1 95 41 143 161 114 208 5-10 5-25 1,3
95,0 94,0…96,0 1,6 3,1 95 41 149 165 119 211 5-10 5-25 1,3
100,6 99,4…101,8 — 2,5 95 41 155 168 125 211 5-10 5-25 1,4
101,6 100,4…102,8 1,6 2,5 95 41 156 169 126 212 5-10 5-25 1,4
104,0 102,7…105,3 1,6 2,5 95 41 158 173 129 216 5-10 5-25 1,5
104,8 103,5…106,1 — 2,5 95 41 159 173 129 217 5-10 5-25 1,5
108,0 106,7…109,3 1,6 2,5 95 41 163 175 132 218 5-10 5-25 1,5
114,3 113,0…115,6 1,6 2,0 95 41 168 186 139 232 5-10 5-25 1,5
121,0 119,7…122,3 1,6 2,0 110 54 177 195 148 242 5-10 5-35 1,9
127,0 125,5…128,5 1,6 2,0 110 54 183 201 154 247 5-10 5-35 2,0
129,0 127,5…130,5 — 2,0 110 54 185 202 156 248 5-10 5-35 2,0
130,2 128,7…131,7 — 2,0 110 54 186 203 157 249 5-10 5-35 2,0
133,0 131,5…134,5 1,6 2,0 110 54 189 205 160 250 5-10 5-35 2,1
139,7 138,1…141,3 1,6 2,0 110 54 196 211 166 255 5-10 5-35 2,1
141,3 139,7…142,9 — 2,0 110 54 198 212 168 256 5-10 5-35 2,2
146,0 144,4…147,6 1,6 2,0 110 54 203 216 173 259 5-10 5-35 2,2
152,4 150,7…154,1 1,6 2,0 110 54 209 222 179 265 5-10 5-35 2,3
154,0 152,3…155,7 — 2,0 110 54 211 224 181 267 5-10 5-35 2,3
159,0 157,2…160,8 1,6 2,0 110 54 216 229 186 272 5-10 5-35 2,3
165,0 163,1…166,9 1,6 2,0 110 54 222 233 190 276 5-10 5-35 2,4
168,3 166,4…170,2 1,6 2,0 110 54 225 236 192 279 5-10 5-35 2,4
  • PN — рабочее давление для муфт морского исполнения (с 4-х кратным запасом прочности).
  • PS — рабочее давление для муфт общепромышленного исполнения (с 1,5-кратным запасом прочности).
  • Прокладку применять при большом зазоре между трубами, вакууме, наружном сверхдавлении. Прокладка заказывается отдельно.
