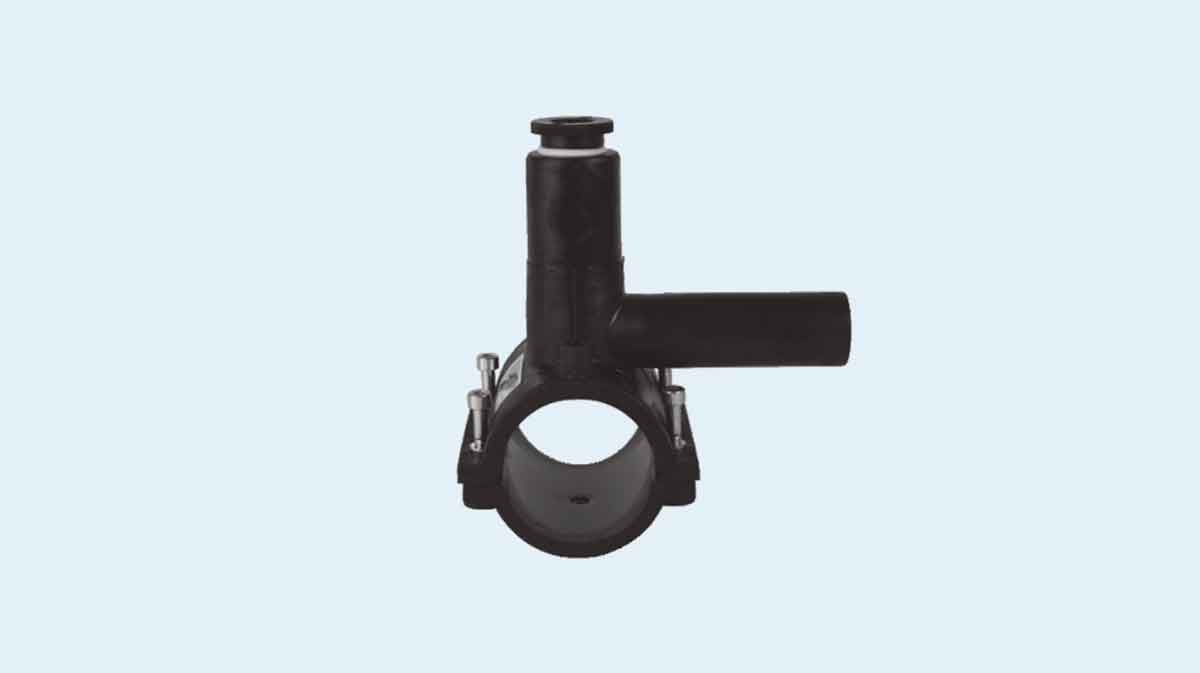

Арматура для врезки под давлением DAA

Арматура для врезки под давлением DAA

100 ₽

Категория:

Описание

Служит для врезки в действующие трубопроводы с давлением до 10 бар (газ) и 16 бар (вода) без утечек и без образования стружки. Имеет интегрированную фрезу с верхним и нижним упором. Открытый нагревательный элемент для оптимальной теплопередачи. Заглушки-пробки имеют внутреннее уплотняющее кольцо. Надстройка врезного приспособления завариваемая (d3 = MV d 32, MV d 40, MV d 50). Перед врезкой возможно испытание под давлением трубопровода-отвода со стороны арматуры с применением адаптера. Длина выходного патрубка рассчитана на 2 сварки. (Седловой отвод — седелка)

Характеристики

МАКСИМАЛЬНОЕ ДОПУСТИМОЕ РАБОЧЕЕ ДАВЛЕНИЕ 16 БАР (ВОДА)/10 БАР (ГАЗ)

D1 D2 VE PE D3 ВРЕЗНОЕ ОТВЕРСТИЕ L ВЕС КГ/ШТ.
40 20 20 640 32 16 74 0,29
40 20 30 240 50 25 120 0,37
40 25 30 240 50 25 120 0,38
40 32 30 240 50 25 120 0,385
50 20 28 224 50 25 120 0,385
50 25 20 360 40 21 98 0,45
50 25 28 224 50 25 120 0,39
50 32 20 360 40 21 98 0,47
50 32 28 224 50 25 120 0,4
63 20 16 288 40 21 98 0,5
63 20 20 160 50 25 130 0,45
63 25 16 288 40 21 98 0,505
63 25 20 160 50 25 130 0,46
63 32 16 288 40 21 98 0,515
63 32 20 160 50 25 130 0,465
63 40 16 288 40 21 98 0,53
63 63 20 160 50 30 127 1,06
63 63 20 160 50 30 160 0,635
75 32 24 192 50 25 130 0,485
75 40 12 216 40 21 97 0,605
90 20 14 112 50 30 160 0,6
90 25 14 112 50 30 160 0,61
90 32 12 96 50 30 125 1,04
90 32 14 112 50 30 160 0,615
90 50 12 96 50 30 125 1,11
90 63 12 96 50 30 125 1,23
90 63 14 112 50 30 160 0,73
110 20 14 112 50 30 160 0,62
110 25 14 112 50 30 160 0,625
110 32 10 80 50 30 121 1,305
110 32 14 112 50 30 160 0,63
110 50 10 80 50 30 121 1,375
110 63 10 80 50 30 121 1,455
110 63 14 112 50 30 160 0,78
125 20 12 96 50 30 160 0,65
125 25 12 96 50 30 160 0,655
125 32 10 80 50 30 122 1,51
125 32 12 96 50 30 160 0,67
125 50 10 80 50 30 122 1,545
125 63 10 80 50 30 122 1,615
125 63 12 96 50 30 160 0,8
140 32 12 96 50 30 160 0,7
140 50 10 80 50 30 122 1,545
140 63 12 96 50 30 160 0,83
160 20 10 80 50 30 160 0,73
160 25 10 80 50 30 160 0,735
160 32 6 48 50 30 165 1,765
160 32 10 80 50 30 160 0,745
160 50 6 48 50 30 165 1,825
160 63 6 48 50 30 165 1,9
160 63 10 80 50 30 160 0,875
180 20 10 80 50 30 190 0,785
180 25 10 80 50 30 190 0,79
180 32 5 40 50 30 165 1,775
180 32 10 80 50 30 190 0,79
180 50 5 40 50 30 165 1,825
180 63 5 40 50 30 165 1,91
180 63 10 80 50 30 190 0,94
200 32 5 40 50 30 165 1,83
200 32 8 64 50 30 190 0,81
200 50 5 40 50 30 165 1,9
200 63 5 40 50 30 165 1,95
200 63 8 64 50 30 190 0,95
225 32 5 40 50 30 165 1,85
225 32 8 64 50 30 190 0,835
225 50 5 40 50 30 165 1,92
225 63 5 40 50 30 165 1,97
225 63 8 64 50 30 190 0,98

Инструмент для врезки

Какой инструмент необходим для врезки?

Для всех типоразмеров DAA для врезки нужен лишь один инструмент – шестигранный ключ SW17. Крутящий момент при врезке зависит от толщины трубы и составляет около 80 Нм для трубы d225/SDR11. Усилия при врезке незначительны, для работы необходим стандартный ручной инструмент. Не допускается использовать специальный инструмент, например, с электрическим или пневматическим приводом.
Дополнительная безопасность достигается при использовании ключа для врезки FRIALEN, который имеет специальные отверстия с маркировкой размера седлового отвода. Рукоятка упрется в надстройку седлового отвода, когда будет достигнуто нижнее положение фрезы.

Место для монтажа

Сколько места требуется для монтажа DAA?

Условием качественного соединения является правильная подготовка, в частности — снятие оксидного слоя с поверхности трубы при помощи специальных устройств. И для этого необходимо определенное свободное пространство. Если же не соблюдаются установленное нормами минимальное расстояние между параллельно прокладываемыми трубопроводами или, в силу обстоятельств, монтаж осуществляется в очень стесненных условиях – то даже такие условия не будут представлять проблемы для DAA. Предмонтаж арматуры DAA может проводиться в любой позиции. В данном случае рычаг заводится на арматуру для врезки, и в таком полусмонтированном состоянии арматуру можно вращать на трубе. Затем арматура DAA устанавливается в нужной позиции, после чего рычаг приводится в конечное фиксирующее положение. Данный метод позволяет произвести прижатие даже в очень стесненных условиях. Минимально необходимое расстояние между трубами составляет 30 мм.

Области применения

Каковы области применения прижимного механизма новой арматуры для врезки DAA?

  Малые зазоры и равномерное прижатие являются условиями хорошей сварки. Рычаг детали отвечает за равномерное и надежное прижатие седловой части к трубе. Прижимной механизм самостоятельно центрует седловой отвод, нет необходимости в дополнительном контроле затяжки болтов и равномерного прилегания ответной части.
Прижатие интуитивно понятно, осуществляется в один миг и абсолютно просто. Эластичная ответная часть перекрывает установленные допуски диаметра трубы и компенсирует овальность до 3 % без необходимости применения скругляющих накладок.
Трубы (в основном в водоснабжении), которые эксплуатировались с большим давлением, расширяются с течением времени. Даже если труба отклоняется от норм по наружному диаметру, это не помешает без лишних затрат и работ создать ответвления при помощи новой арматуры DAA. В некоторых случаях данное
расширение может привести к увеличению фактического наружного диаметра трубы более чем на 3%. Это будет компенсировано эластичной ответной частью и прижимным механизмом арматуры DAA. Иные детали не смогут выполнить задачу в подобном случае.
